應用案例
在當今科技飛速發展的時代，顏色測量在眾多領域都有著至關重要的地位，從產品質量控制、藝術創作到科學研究等均有涉及。高光譜相機作為一種先進的光學設備，為顏色測量帶來了全新的、更為精確和全面的解決方案。
高光譜相機的工作原理基于對光譜信息的精細捕捉。與傳統相機只能記錄紅、綠、藍三個通道的顏色信息不同，高光譜相機能夠在可見光到近紅外等較寬的光譜范圍內，將光譜分成眾多狹窄的波段，通常可達到上百個甚至更多。例如，它可以把 400 - 1000nm 的光譜范圍劃分成間隔非常小的波段，如 1nm 或更小的間隔。當光線照射到被測量物體表面時，物體對不同波長光的反射、吸收和透射特性各不相同。高光譜相機通過其特殊的光學系統和探測器，依次采集每個波段的光信號強度，從而構建出物體的光譜反射率曲線。這條曲線詳細地記錄了物體在各個波長處的反射率情況，是進行顏色測量的基礎數據來源。
在使用高光譜相機進行顏色測量之前，校準是極為關鍵的步驟。校準的目的是建立相機采集到的光譜數據與真實顏色值之間的準確對應關系。通常會使用已知光譜特性的標準白板作為校準參考物。標準白板在各個波長下具有穩定且精確已知的反射率。高光譜相機對標準白板進行拍攝，記錄下其在各個波段的光信號強度，根據標準白板的已知光譜反射率數據，計算出相機的響應函數，從而校正相機可能存在的光譜偏差、暗電流噪聲等誤差因素，確保后續測量數據的準確性和可靠性。
完成校準后，便可以對目標物體進行圖像采集。高光譜相機對物體進行拍攝時，會按照預設的光譜波段范圍和分辨率，逐波段地獲取物體反射光的強度信息。例如，對于一幅圖像中的每個像素點，都會記錄其在多個光譜波段上的反射光數據。假設相機將光譜范圍劃分為 200 個波段，那么每個像素就會有 200 個對應的光譜反射率數值。這些數據共同構成了一個三維的數據立方體，其中二維平面表示圖像的空間位置信息（x、y 坐標），而第三維則表示光譜波段信息（λ）。通過這種方式，高光譜相機不僅記錄了物體的顏色外觀信息，還蘊含了其光譜特征信息，相比傳統相機提供了更為豐富的數據。
采集到的海量光譜數據需要經過復雜的數據處理才能得到最終的顏色測量結果。首先，要對數據進行預處理，包括去除噪聲、校正光譜畸變等操作。然后，根據特定的顏色模型和算法進行顏色計算。在顏色科學領域，常用的顏色模型有 CIE XYZ、CIELAB 等。以 CIELAB 顏色模型為例，它基于人眼對顏色的感知特性，將顏色表示為三個坐標值：L表示明度，a表示紅綠色度分量，b * 表示黃藍色度分量。通過將高光譜相機采集到的光譜反射率數據與標準照明體（如 D65 標準光源）的光譜功率分布相結合，并依據顏色匹配函數進行積分運算，可以計算出物體在 CIELAB 顏色空間中的坐標值，從而精確地描述物體的顏色屬性，如顏色的深淺、色調以及飽和度等。此外，還可以通過比較不同物體或同一物體不同部位的顏色坐標值，進行色差計算，用于評估顏色的一致性或變化程度。
高光譜相機能夠提供極高的光譜分辨率，這使得它在顏色測量中可以捕捉到極其細微的顏色差異。例如，在一些對顏色精度要求極高的行業，如高端印刷、化妝品生產等，能夠準確區分人眼難以察覺的顏色變化，確保產品顏色的一致性和高質量標準。其高精度的測量結果有助于提高產品的品質控制水平，減少因顏色偏差導致的次品率。
除了顏色的三刺激值信息外，高光譜相機所獲取的光譜反射率曲線包含了物體在整個測量光譜范圍內的詳細信息。這對于一些特殊材料或物體的顏色分析具有獨特的優勢。例如，在文物修復和保護領域，通過分析文物表面顏料的光譜特征，可以了解其成分和年代信息，為修復工作提供重要依據；在農業領域，可以根據植物葉片的光譜反射率變化，監測植物的生長狀況、營養成分含量以及病蟲害情況等，因為植物在不同生長階段和健康狀態下對不同波長光的吸收和反射特性會發生改變。
高光譜相機進行顏色測量時無需與被測量物體直接接觸，這在很多情況下具有重要意義。對于一些易損、珍貴或難以接觸的物體，如藝術品、文物、生物樣本等，非接觸式測量可以避免對物體造成損壞或污染。同時，它還能夠?qū)崿F(xiàn)快速、大面積的顏色測量，提高測量效率。例如，在大型壁畫的顏色檢測中，可以快速獲取整幅壁畫的顏色信息，為保護和修復工作提供全面的數據支持。

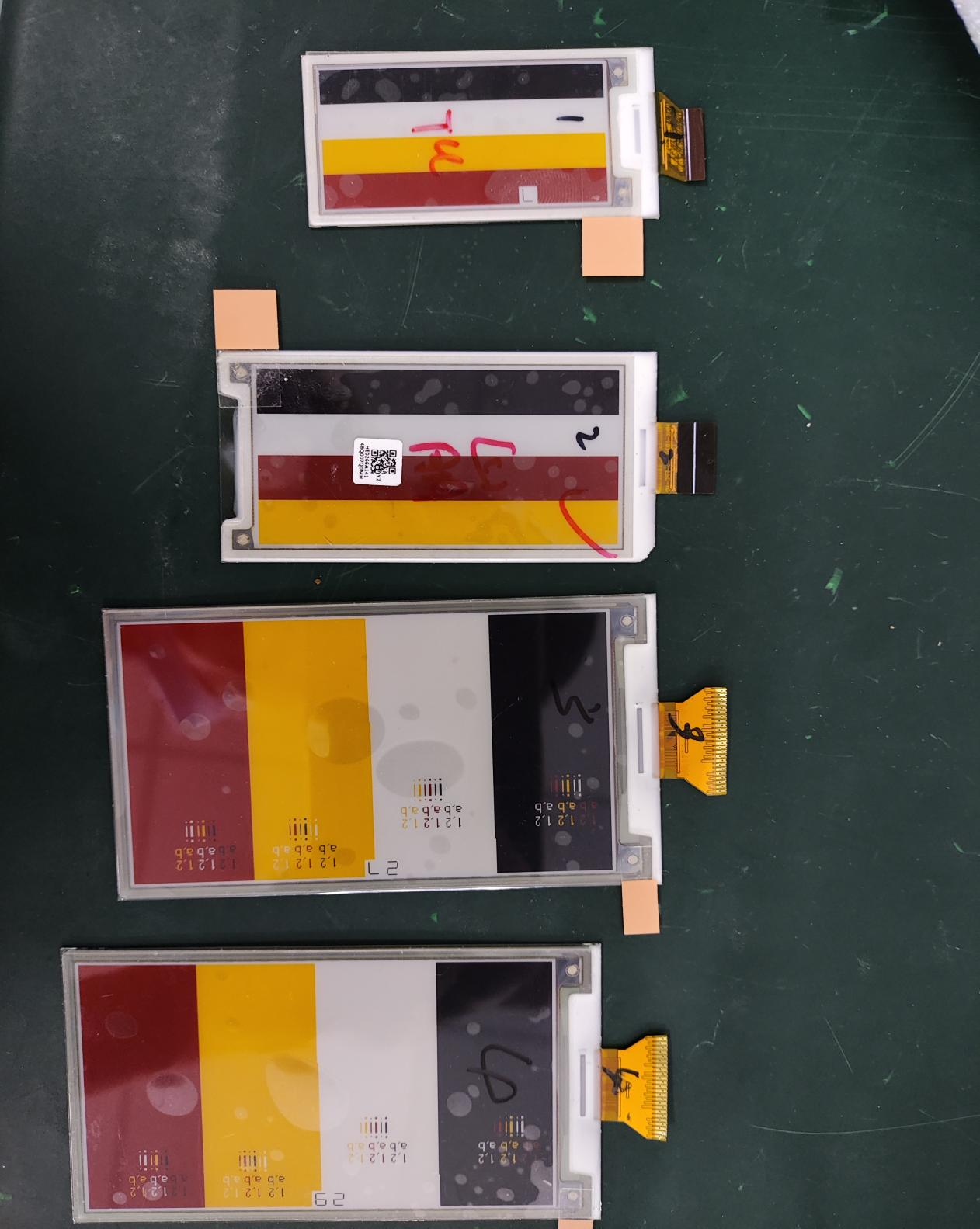

測試下方樣品Lab值
設備名稱 | 型號 | 配置明細 | 備注 |

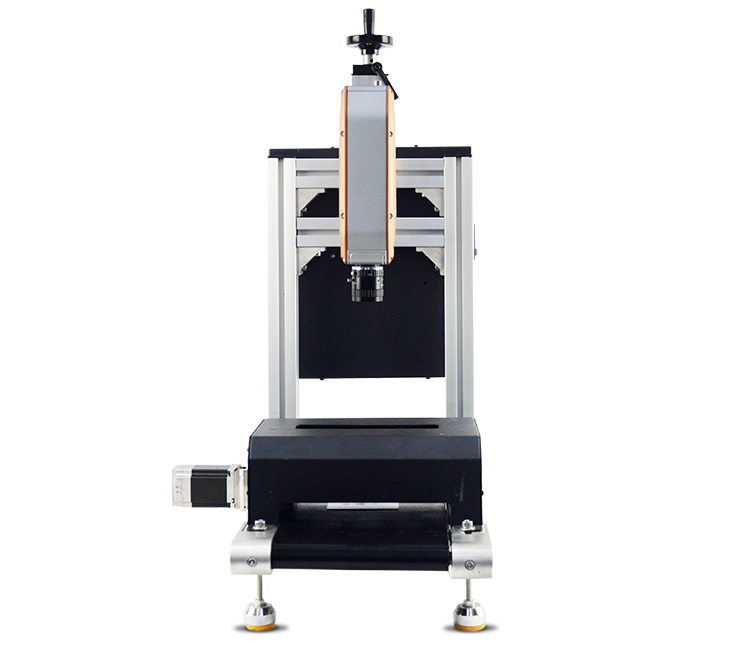

彩譜高光譜相機 |
FS-13 | 光譜范圍：400-1000nm； 光譜分辨率：2.5nm 光譜波段：1200 |

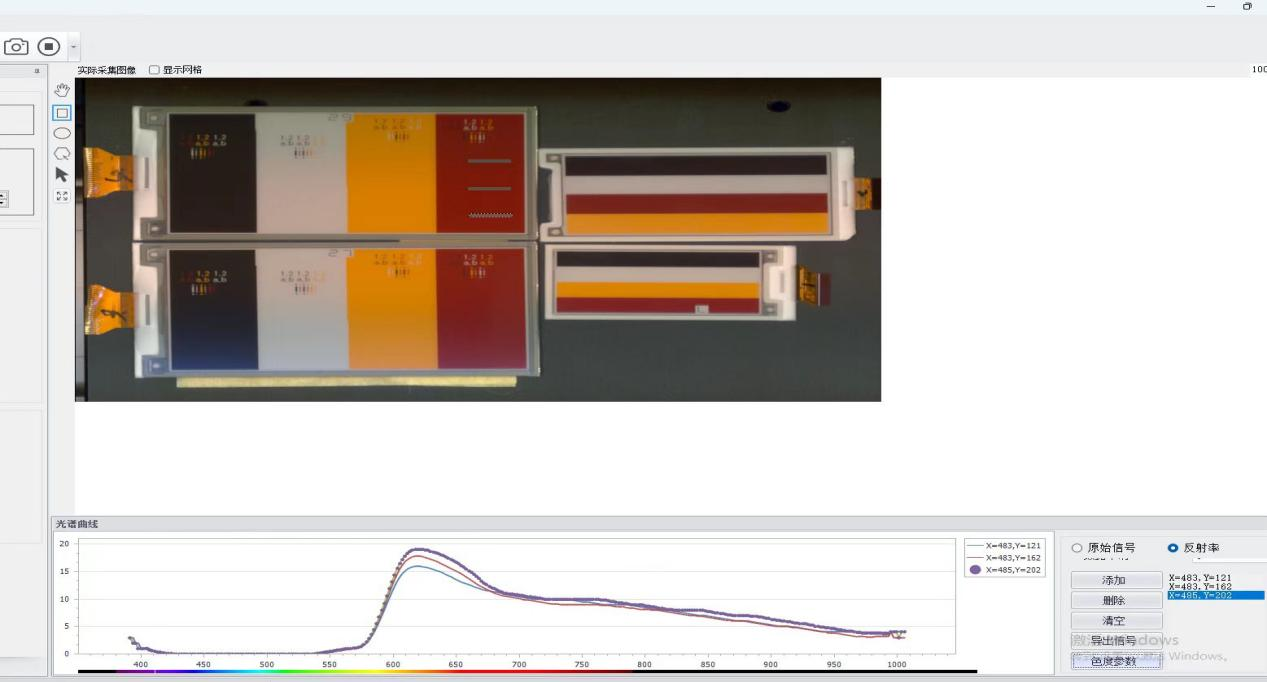

在400-1000nm高光譜相機外置推掃檢測得出反射率曲線
實驗測量過程圖如下圖所示：

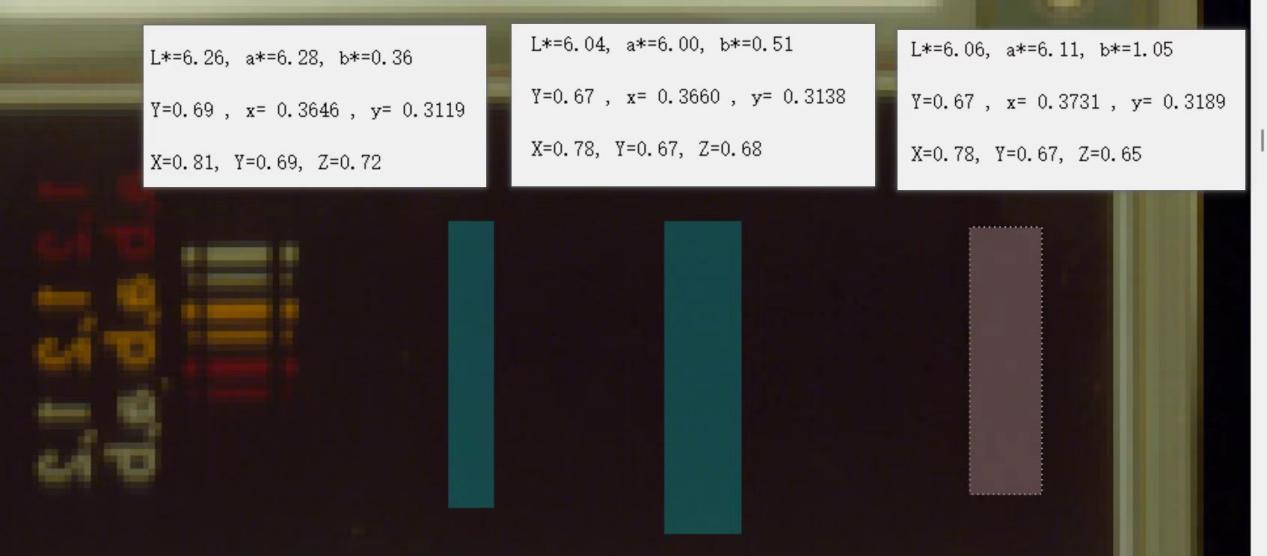

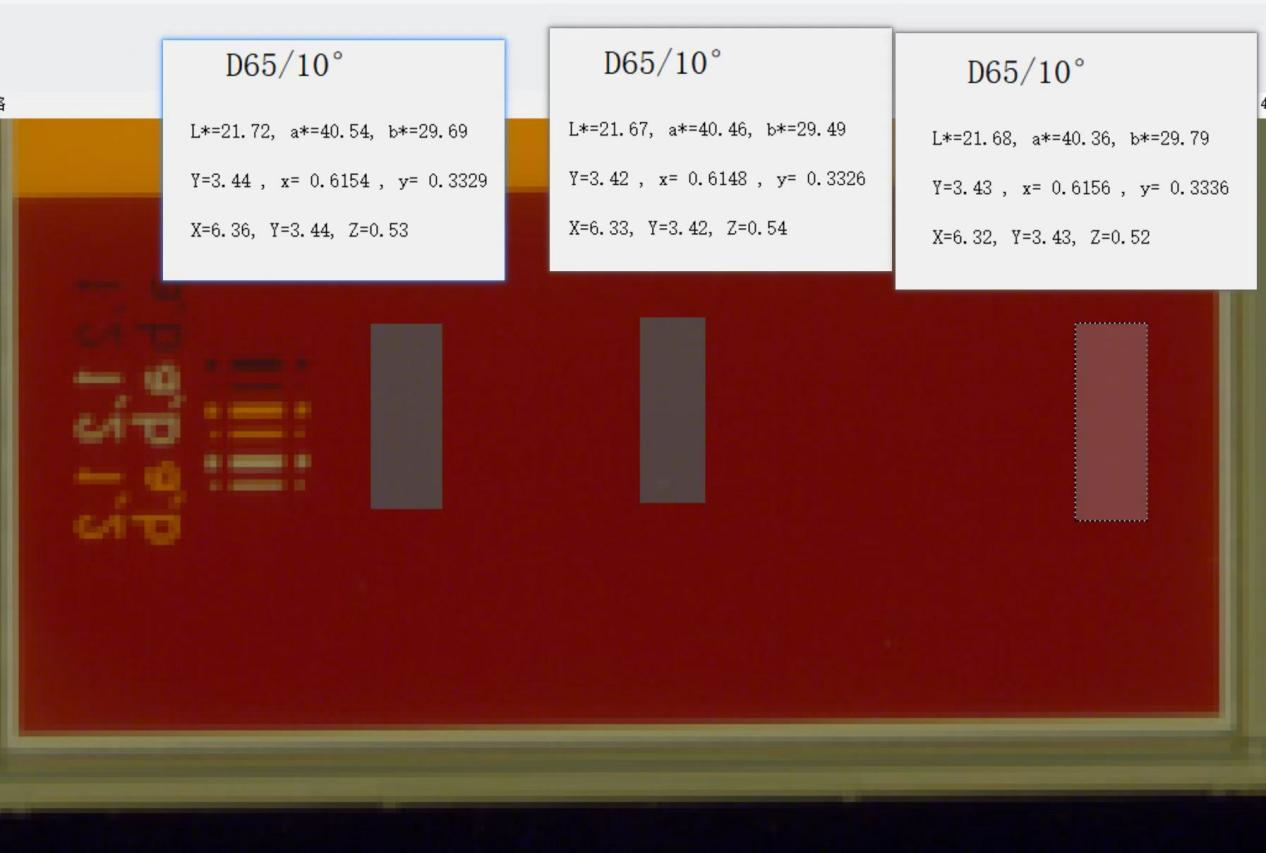

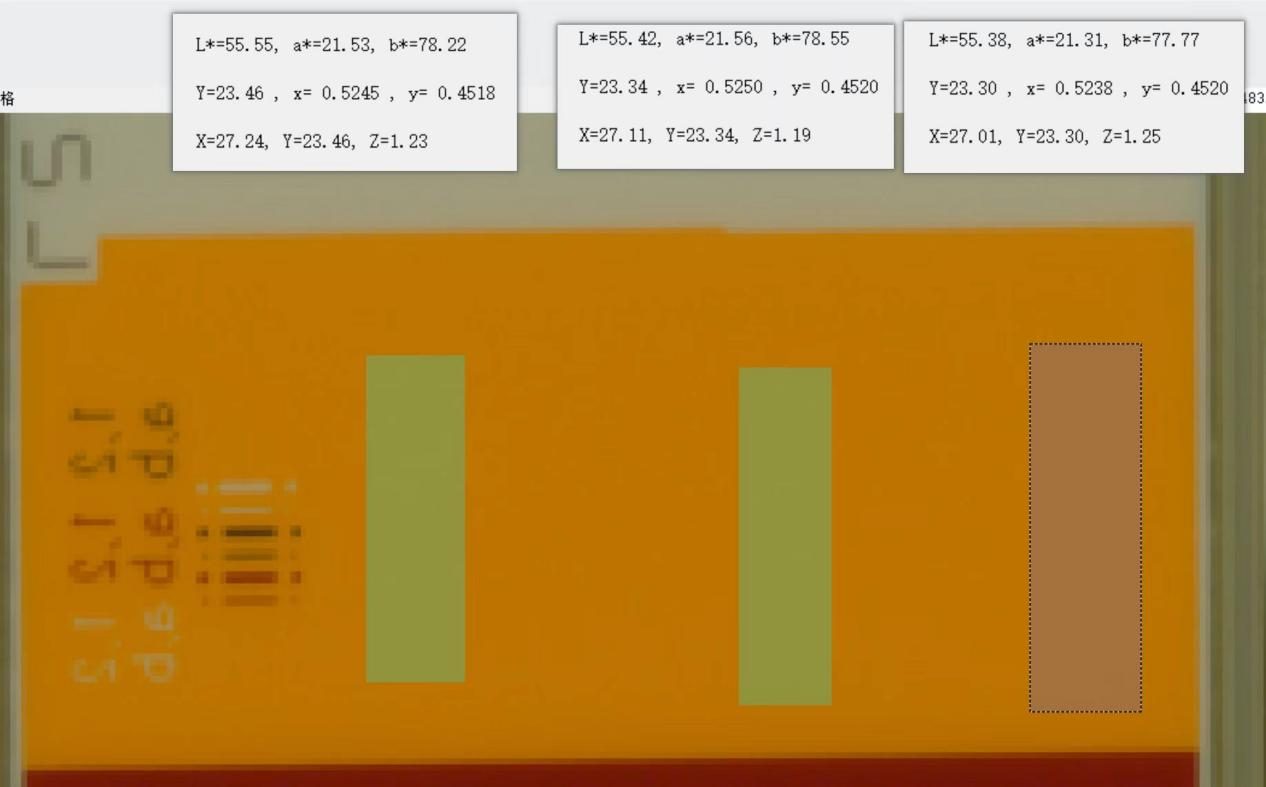

通過高光譜相機FS-13拍攝本次客戶來樣，從高光譜圖像分析得到每個樣品的Lab值，可以用來替代色差儀，且測試穩定性良好，對測樣取樣位置靈活，可多點測量，實現自動化檢測。
本文由彩譜科技提供，了解更多詳情頁，歡迎咨詢。
