彩譜科技最新推出的應用于日光誘導葉綠素?zé)晒猓⊿IF）探測的FS-SIF系列高光譜測量系統，包括：線掃描高光譜相機（FS-SIF-1A） ，成像高光譜相機 （FS-SIF-2A）和高光譜無人機系統（FS-SIF-6A）。該產品是目前國際領先的高光譜SIF測量設備，采用創新性的專利光路和超高靈敏度探測器，具備極高的光譜分辨率（0.3nm）、超高的信噪比（600:1）。
彩譜科技最新推出的應用于日光誘導葉綠素?zé)晒猓⊿IF）探測的FS-SIF系列高光譜測量系統，包括：線掃描高光譜相機（FS-SIF-1A） ，成像高光譜相機 （FS-SIF-2A）和高光譜無人機系統（FS-SIF-6A）。該產品是目前國際領先的高光譜SIF測量設備，采用創新性的專利光路和超高靈敏度探測器，具備極高的光譜分辨率（0.3nm）、超高的信噪比（600:1）。
一、產品特點
線掃描高光譜相機（FS-SIF-1A）可以布置于大田作物日光誘導葉綠素?zé)晒猓⊿IF）探測。
成像高光譜相機 （FS-SIF-2A）可以布置于塔基或定點固定式觀測。
高光譜無人機系統（FS-SIF-6A）具備了靈活布置，不受衛星過境時間限制的特點，可快速獲得研究區域植被的SIF信息；相比塔基的固定式觀測，獲得連續時序的SIF數據，機載平臺在一定時間內可獲得更多區域植被的SIF信息。
二、產品優勢
日光誘導葉綠素?zé)晒猓⊿IF）高光譜測量系統能在植物光合作用期間，通過測量太陽下行輻照度和上行反射輻射量，來測量植物受日光誘導的葉綠素?zé)晒猓⊿IF）變化情況，用于估算初級生產總值（Gross Primary Production，GPP）和生態系統呼吸（RECO）兩大生物圈碳源的碳排放情況。
機載平臺可作為星載SIF和塔基觀測方案的補充，相比星載平臺，具備了靈活布置，不受衛星過境時間限制，可快速獲得研究區域植被的SIF信息；相比塔基的固定式觀測，獲得連續時序的SIF數據，機載平臺在一定時間內可獲得更多區域植被的SIF信息。整套系統基于大疆M400深度開發，具備高集成度和簡單的操作流程。

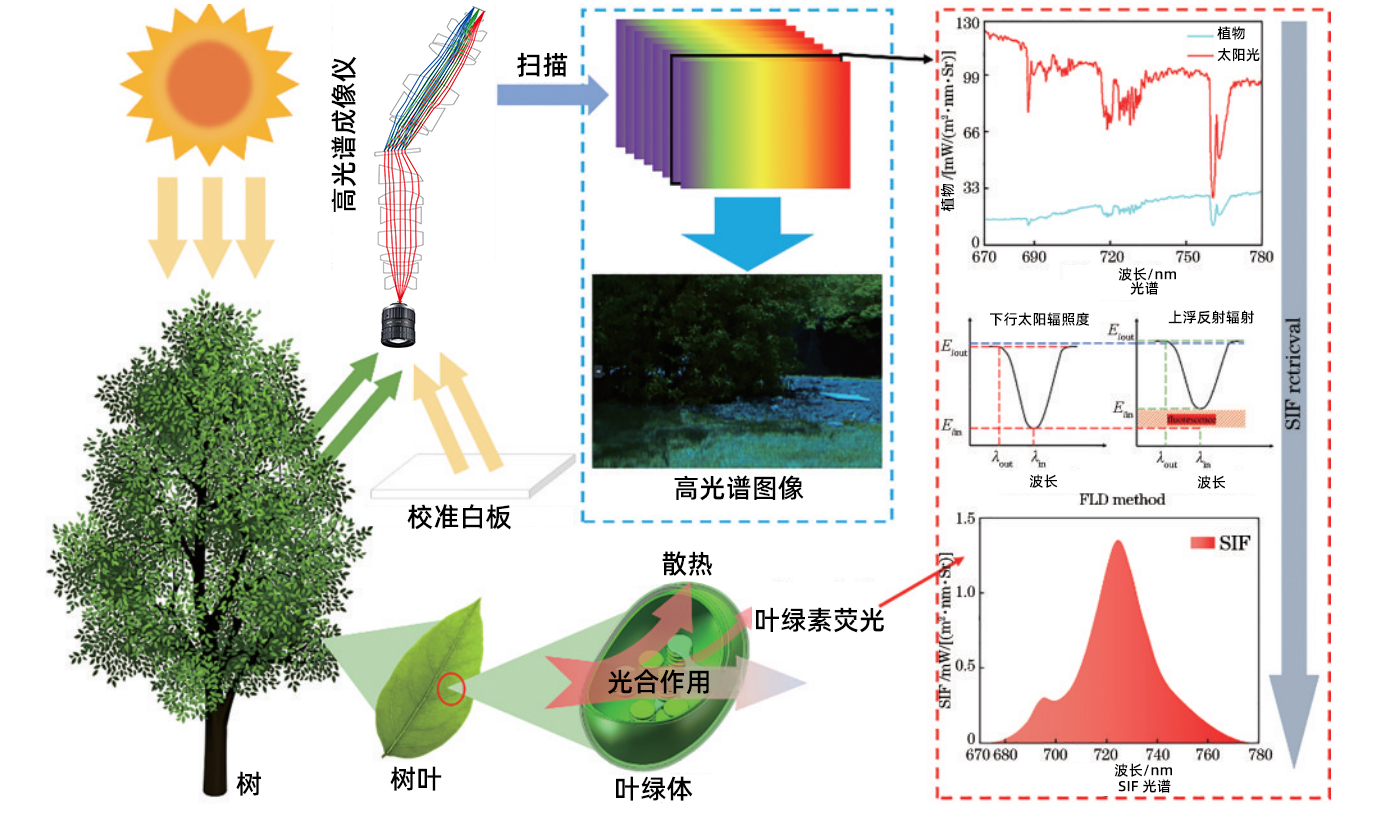

三、觀測原理
四、儀器光學系統
五、測量系統應用
儀器在外場實地觀測的高光譜成像數據與 NDVI 分析結果
（a）儀器觀測的高光譜偽彩色合成圖
（b）近紅外 750 nm 波長窗口處的紅外反射圖像
（c）NDVI圖像
（d）SIF 圖像
（e）冠層反射光譜和 NDVI分析結果
型號 | 線掃描高光譜相機 （FS-SIF-1A） | 成像高光譜相機 （FS-SIF-2A） | 高光譜無人機系統 （FS-SIF-6A） |
分光方式 | 透射光柵 | 透射光柵 | 透射光柵 |
光譜范圍 | 660-790nm | 660-790nm | 660-790nm |
光譜波段 | 1200 | 1200 | 1200 |
光譜分辨率(FWHM) | 0.3nm | 0.3nm | 0.3nm |
狹縫寬度 | 15um | 15um | 15um |
透射效率 | 60% | 60% | 60% |
雜散光 | 0.5% | 0.5% | 0.5% |
空間像素數 | 1920 | 1920 | 1920 |
像素大小 | 5.86um | 5.86um | 5.86um |
成像速度 | 全波段128fps,ROI后可實現3300fps | 全波段128fps,ROI后可實現3300fps | 全波段128fps |
探測器 | CMOS | CMOS | CMOS |
SNR(Peak) | 600/1 | 600/1 | 600/1 |
相機輸出 | USB3.0 | USB3.0 | USB3.0 |
相機接口 | C-Mount | C-Mount | C-Mount |
配件 | 鏡頭、USB線 | 鏡頭、USB線 | 反射率校準板 |
ROI | 多個區域 | 多個區域 | 多個區域 |
重量 | 1.3kg | / | / |
鏡頭焦距 | 25mm | 25mm | 25mm |
鏡頭視場 | 25°，可選裝其他視場角鏡頭 | 25°，可選裝其他視場角鏡頭 | 25°，可選裝其他視場角鏡頭 |
校正方式 | 反射率校正、區域校正支持批處理 | 反射率校正、區域校正支持批處理 | 反射率校正、區域校正支持批處理 |
數據格式 | 兼容spe格式、hdr格式、scp格式 | 兼容spe格式、hdr格式、scp格式 | 兼容spe格式、hdr格式、scp格式 |
應用軟件 | FigSpec UAV,FigSpec MS-PreMerge拼圖軟件，F(xiàn)igSpec Studio 應用軟件 圖像分析軟件 | FigSpec UAV,FigSpec MS-PreMerge拼圖軟件，F(xiàn)igSpec Studio 應用軟件 圖像分析軟件 | FigSpec UAV,FigSpec MS-PreMerge拼圖軟件，F(xiàn)igSpec Studio 應用軟件 圖像分析軟件 |
