在包裝印刷行業，顏色一致性是衡量產品質量的關鍵指標之一。食品、化妝品等高端包裝產品對色差的要求尤為嚴格，微小的顏色偏差可能影響消費者對品牌的信任。傳統色差檢測方法如目視比色和手持式分光色差計，在操作中存在主觀性強、采樣點有限、難以覆蓋復雜圖案等問題，難以滿足現代包裝檢測對效率和精度的雙重需求。

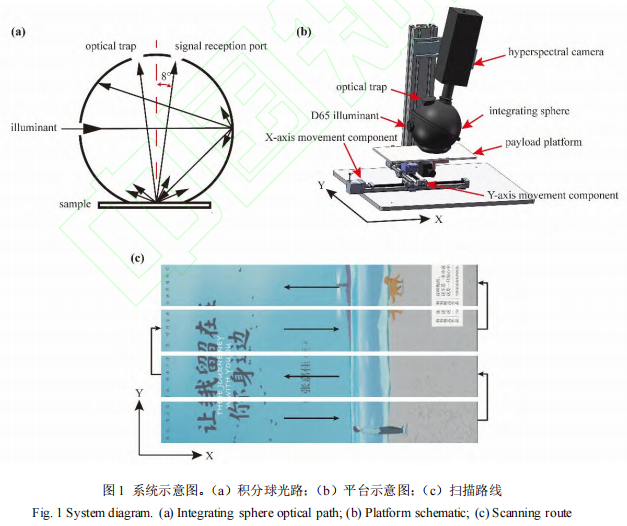

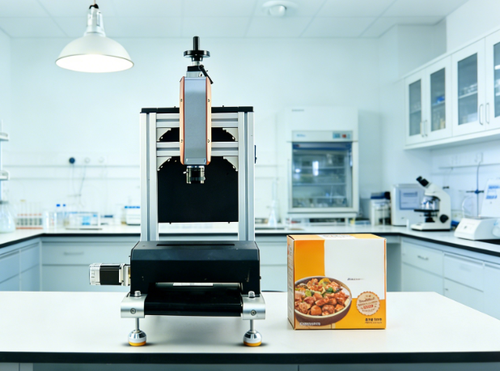

針對上述挑戰，相關研究團隊開展了一項基于高光譜成像技術的包裝材料色差測量系統研究。該研究集成FS-12高光譜相機、D/8結構積分球光源與高精度二維運動平臺，構建了一套可實現大面積樣本全域掃描的色差測量系統。
FS-12高光譜相機覆蓋400—1000nm光譜范圍（有效波段400—700nm），光譜分辨率達2.5nm，空間分辨率為960像素，采集速度為45fps。配合高精度步進電機驅動的二維移動平臺，系統可實現250mm×100mm范圍內樣本的S形掃描與數據采集，單個像素對應的實際物理尺寸約為0.09mm×0.09mm，為后續像素級色差分析提供了空間分辨基礎。
為實現高保真光譜采集，系統采用積分球光源提供均勻漫反射照明，并設計了多區域同步采集校正策略：在采集樣本數據的同時，實時獲取積分球內壁參考區域的信號，用于補償光源波動帶來的影響，提升測量重復性。
由于大面積掃描需將多幅圖像拼接，研究中采用基于SIFT特征的圖像配準方法，結合KD樹優化搜索，實現了亞像素級的圖像融合。相比傳統機械拼接，該方法有效消除了由傳動誤差引起的位移偏差，提升了全景圖像的結構連續性。

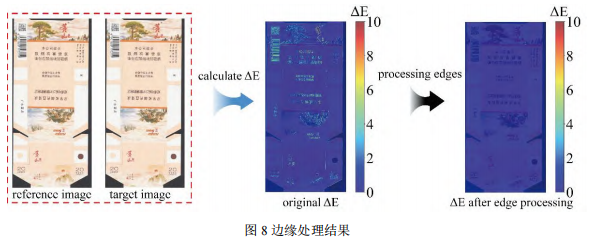

在色差計算過程中，針對圖像邊緣可能出現的偽色差，研究引入Canny邊緣檢測算法構建異常色差濾除機制。通過對邊緣區域進行識別與掩膜處理，系統在保留主體區域有效色差數據的同時，顯著抑制了邊緣偽色差，確保統計結果更能反映實際顏色分布。
按照J(rèn)JG595-2002《測色色差計檢定規程》對系統進行測試，結果表明其穩定性、重復性、復現性及示值誤差均達到一級色差計要求。在與商用分光測色儀DS-26D的對比實驗中，系統在多個測量點的平均色差分別為0.18和0.14，整體平均色差為0.16，顯示出與基準儀器相當?shù)臏y(cè)色性能。
與傳統點測量方式相比，該系統具備全域像素級測量能力，可生成色差熱力圖，直觀呈現顏色分布情況，幫助檢測人員快速定位高色差區域。其測量范圍可靈活擴展，適用于煙盒、化妝品包裝等多種小型印刷品的整體檢測。
該研究為包裝印刷行業提供了一套基于高光譜成像技術的色差測量方法，實現了從“抽樣檢測”到“全域覆蓋”的轉變。FS-12高光譜相機在該系統中發揮了關鍵作用，其高光譜分辨率與穩定的成像性能，為大面積、高精度的顏色檢測提供了可行的技術路徑。
產品推薦

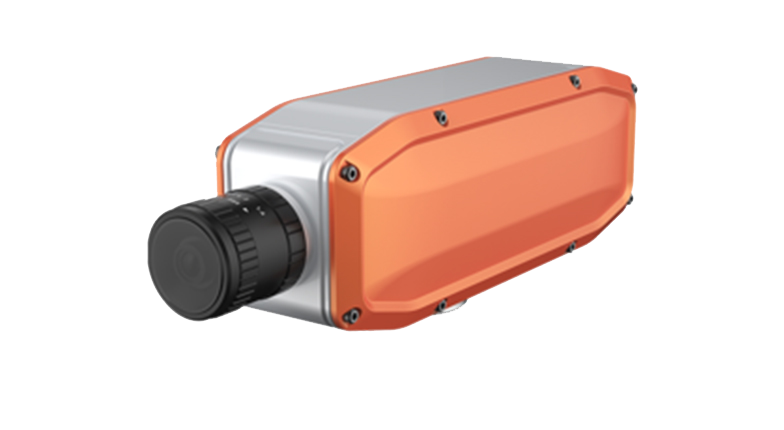

FigSpec FS-12高光譜相機（線掃描）
l 光譜范圍：400-1000nm
l 光譜分辨率：2.5nm
l 光譜波段：1200
l 空間像素?cái)?shù)：1920
